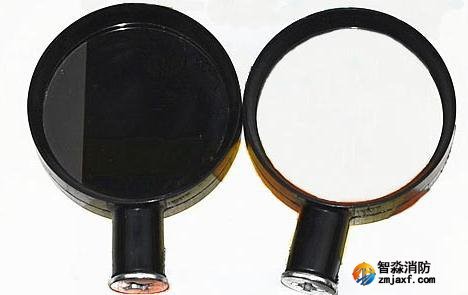

線型光束感煙探測濾光片是一種模擬煙霧的擴散性可以探測紅外線周圍固定范圍之內火災的光學元件，也可以稱為中性密度濾光片、減光片或衰減片，其減光值一般為10dB和0.9dB（也有部分使用0.4dB），按照中性密度濾光片dB減光量的計算公式：D = -10 * log10(T)，其中T為光的透過率，透過率分別為0.1（10%）和（約等于）0.917（91.7%）。

（圖源網絡，侵刪）

相關內容---光強衰減：濾光片的dB值

工作原理

線型光束感煙探測器濾光片的工作原理是利用減光片減少紅外發光器發射到紅外收光器的光束光量，從而判定火災。當煙霧進入探測區域時，煙霧粒子會吸收或散射紅外線光束，導致接收到的光束光量減少。當光量減少到一定程度時，探測器會發出報警信號。，這種火災探測方法通常被稱做減光法。

技術參數

感光范圍：根據相關資料，線型光束感煙探測器濾光片的感光范圍通常定義為800～2500nm。然而，實際使用中，探測器光束發射器主要由波長為800nm的紅外發射管組成，其有效輻射功率在800～950nm范圍內較高。

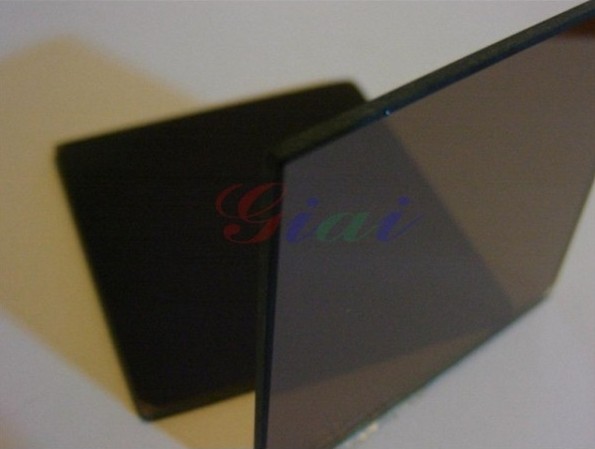

減光值：濾光片的減光值是衡量其性能的重要指標之一。不同廠家和型號的濾光片減光值可能有所不同，但通常會在一定范圍內波動。例如，常見的線型光束感煙探測器濾光片提供了減光值為0.9dB（或0.4dB）和10dB的兩種選擇。

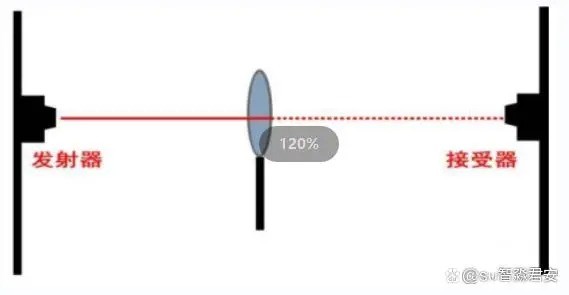

減光法檢測方式

通過線型光束感煙火災探測器與火災報警控制器連接并接通電源，使其保持處于正常監視狀態。然后將減光值為0.9dB的濾光片置于線型光束感煙火災探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和線型光束感煙火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常，然后我們?cè)趯p光值為10dB的濾光片置于線型光束感煙火災探測器的光路中并盡可能靠近接收器，觀察火災報警控制器的顯示狀態和線型光束感煙火災探測器的報警確認燈狀態。如果30s內未發出火災報警信號，說明該探測器正常。

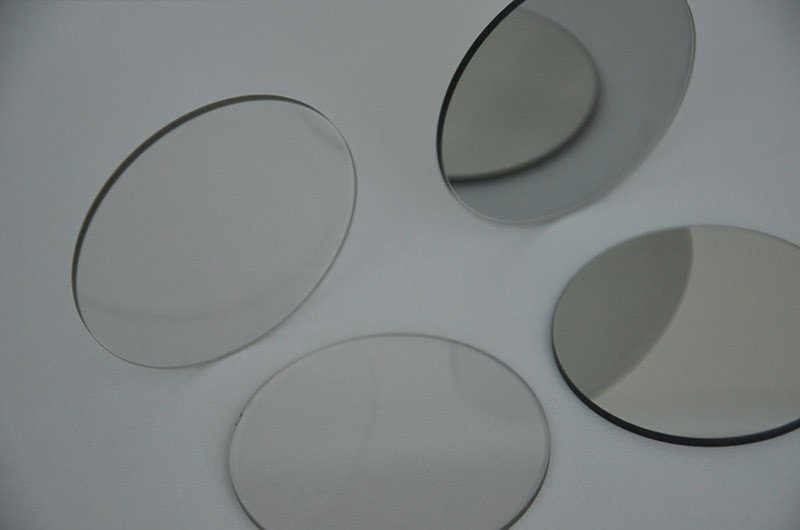

消防檢測衰減片

注意事項

線型光束感煙火災探測器的響應閾值應不小于1.0dB不大于10.0dB，所以0.9dB和10.0dB的濾光片都是探測器不響應的極限值。所以當放置這兩片濾光片在探測器光路中時，如果探測器不響應，則探測器正常；如果探測器報警，則認為i探測器不正常。必須兩次測試都合格，才可判定探測器正常。

維護與保養

由于濾光片是探測器中的重要部件，其性能直接影響到探測器的準確性和可靠性。因此，在使用過程中應定期對濾光片進行清潔和維護，以確保其表面無灰塵、油污等污染物附著。同時，還應注意避免濾光片受到機械損傷或化學腐蝕等不良影響。
