在以前的科幻電影中，我們往往會看到主角輕輕一揮手，厚重的金屬門應聲而開。如今，這樣的場景已悄然走入現實——從刷手支付到智慧門禁，從出入境自助通關到企業考勤，生物識別掌紋掃描儀正以其便捷、安全和難以偽造的特性，重新定義身份認證的方式。而這項神奇技術背后的核心功臣，確離不開一枚枚看似普通的光學鏡片，那么它們是如何捕捉我們手掌上那錯綜復雜的紋路，甚至透過皮膚看清血管的？下面我們將帶您從淺入深，揭開掌紋掃描儀光學系統的神秘面紗！

（圖源網絡-侵刪）

一、掌紋掃描儀：不止是“掌印”

1.1什么是掌紋掃描儀？

掌紋掃描儀是一種通過采集人體手掌表面紋路特征或皮下靜脈分布，進行身份識別的生物識別設備。與指紋識別相比，手掌面積更大，特征信息更豐富（據研究，掌紋包含約100個區分特征點，遠多于指紋的10-20個），因此更難偽造和模仿，誤識率可低至百萬分之一以下。

1.2主流類型：接觸式與非接觸式

根據采集方式的不同，掌紋掃描儀主要分為兩大類：

接觸式掃描儀：用戶需將手掌按壓在玻璃或棱鏡表面，通過物理接觸破壞光線全反射來成像。這種方式圖像穩定、成本較低，常見于執法記錄儀、監獄門禁等高安全場合。

（接觸式掃描儀-圖源網絡-侵刪）

非接觸式掃描儀：用戶只需懸空伸出手掌，設備在幾厘米到幾十厘米外即可完成采集。它更衛生、用戶體驗更好，疫情期間在支付閘機、自助終端等領域迅速普及。為了增強防偽能力，現代非接觸式設備往往集成多模態識別，即同時采集掌紋（表面特征）和掌靜脈（皮下特征）。

1.3應用場景遍地開花

金融支付：如亞馬遜的AmazonOne手掌支付系統，已在美國數百家商店應用。

智能門禁：高端寫字樓、數據中心采用掌紋+掌靜脈雙重驗證。

身份認證：機場出入境自助通道、社保領取、考生身份核驗等。

（非接觸式手掌識別支付-圖源網絡，侵刪）

二、工作原理：光與影的“拓印”藝術

掌紋掃描儀本質是一個精密的光學成像系統，其工作原理根據技術路線有所不同，但核心都是通過光的反射、透射和吸收來提取手掌特征。

2.1接觸式：受抑全內反射（FTIR）

這是傳統光學指紋/掌紋儀最經典的原理。核心元件是一個三棱鏡：

光線從特定角度射入棱鏡，在棱鏡與空氣的界面發生全反射，此時感光元件接收到的是一片均勻亮光。

當手掌按壓在棱鏡表面時，皮膚紋路的“脊”（凸起部分）會破壞全反射，使光線發生散射；而紋路的“谷”（凹陷部分）仍保持全反射。

于是，脊對應暗區、谷對應亮區，一幅明暗相間的掌紋圖像便被傳感器記錄下來。

這個過程就像用拓印的方法將手掌紋路“復印”下來。

（圖源知乎，侵刪）

2.2非接觸式：多光譜成像

非接觸式設備無法依靠物理按壓，因此通常采用主動光源照明結合高分辨率相機的方法：

表面成像（掌紋）：使用可見光（常用綠光）照射手掌，攝像頭捕捉皮膚表面的紋理。綠光波長較短，在皮膚表面反射率高，能形成高對比度的紋路圖像。

皮下成像（掌靜脈）：使用近紅外光（波長760-960nm）照射手掌。這種光能穿透皮膚和肌肉，但被血液中的血紅蛋白強烈吸收。因此，在近紅外圖像中，血管所在位置呈現暗色條紋，形成獨特的“掌靜脈圖”，幾乎無法用假手偽造。

多模態設備通過快速切換光源或采用多光譜分光技術，在同一顆傳感器上同時獲取掌紋和掌靜脈圖像，實現雙重驗證。

2.3圖像處理流程

采集到的原始圖像需經過一系列處理：降噪、增強對比度、校正畸變、提取特征點（如脊線端點、分叉點），最后轉化為特征模板進行比對。

（多光譜掌紋識別-圖源網絡，侵刪）

三、光學鏡片系統：掌紋掃描儀的“眼睛”

一套完整的掌紋掃描儀光學系統，并非只有單一鏡片，而是由多個精密光學元件協同工作的集成系統。它們各司其職，共同確保成像的清晰度、保真度和抗干擾能力。

典型的光學系統包括：

采集界面：接觸式中的棱鏡，非接觸式中的保護窗口。

成像透鏡組：負責將手掌影像聚焦到圖像傳感器上，并校正各種像差。

濾光片：選擇性地透過特定波段光，濾除環境雜光。

照明元件：包括光源、導光板、勻光片等，確保手掌照明均勻。

四、光學鏡片類型深度剖析

4.1棱鏡：接觸式成像的基石

在接觸式掃描儀中，棱鏡不僅作為采光元件，還參與光學調制。常用材料為光學玻璃（如K9、B270），具有高透過率、低雜質和良好的化學穩定性。

直角棱鏡：最常見的類型，利用全反射原理實現光路轉折。

復合棱鏡：由多個棱鏡膠合而成，用于復雜光路設計，如同時兼顧指紋和掌紋采集。

技術要求：棱鏡的反射面要求極高的平整度（通常面型精度<λ/4，λ為波長），任何劃痕或臟污都會永久留在圖像中。同時，接觸面常鍍有增透膜，減少反射光干擾。

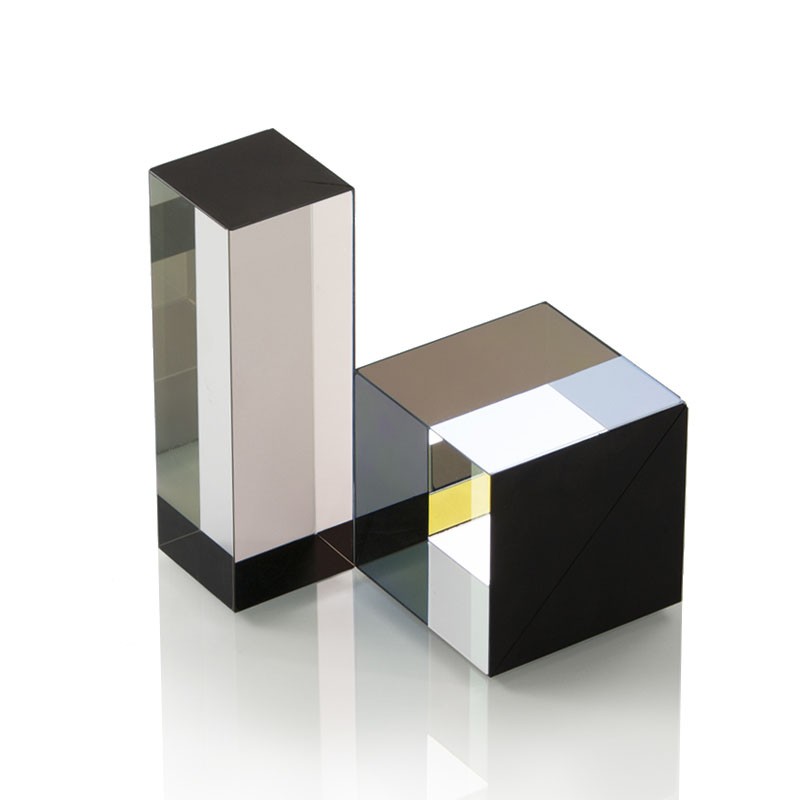

（分光棱鏡）

4.2成像透鏡組：圖像質量的靈魂

成像鏡頭負責將手掌圖像清晰無畸變地投射到傳感器上。根據設計復雜度，包含以下幾種鏡片：

球面透鏡：基礎款設備常用多片球面透鏡組合，成本低，但難以同時校正球差、彗差等多種像差，邊緣畸變較大。

非球面透鏡：通過精確控制鏡片表面的曲率，非球面透鏡能以單枚鏡片校正多種像差，顯著減少鏡片數量，提升成像銳度。對于大視場掌紋采集，非球面鏡能有效控制邊緣畸變（如桶形/枕形畸變），保證手掌各部位特征點位置準確。

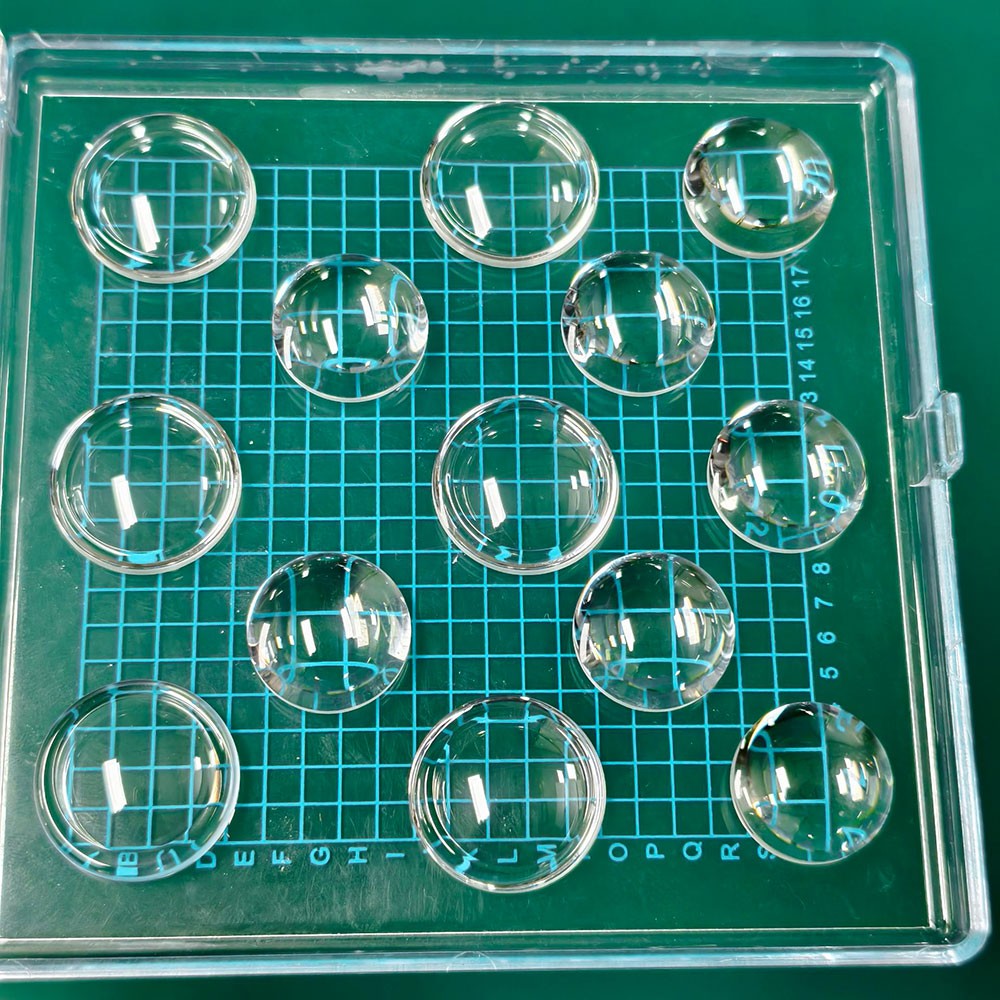

（非球面透鏡）

消色差膠合透鏡：由兩種不同色散系數的玻璃（如冕牌玻璃和火石玻璃）膠合而成，用于校正色差。雖然掌紋識別多采用單色光，但光源并非理想單色，消色差設計可避免不同波長的光聚焦位置不同導致的圖像模糊，保證黑白圖像的清晰邊界。

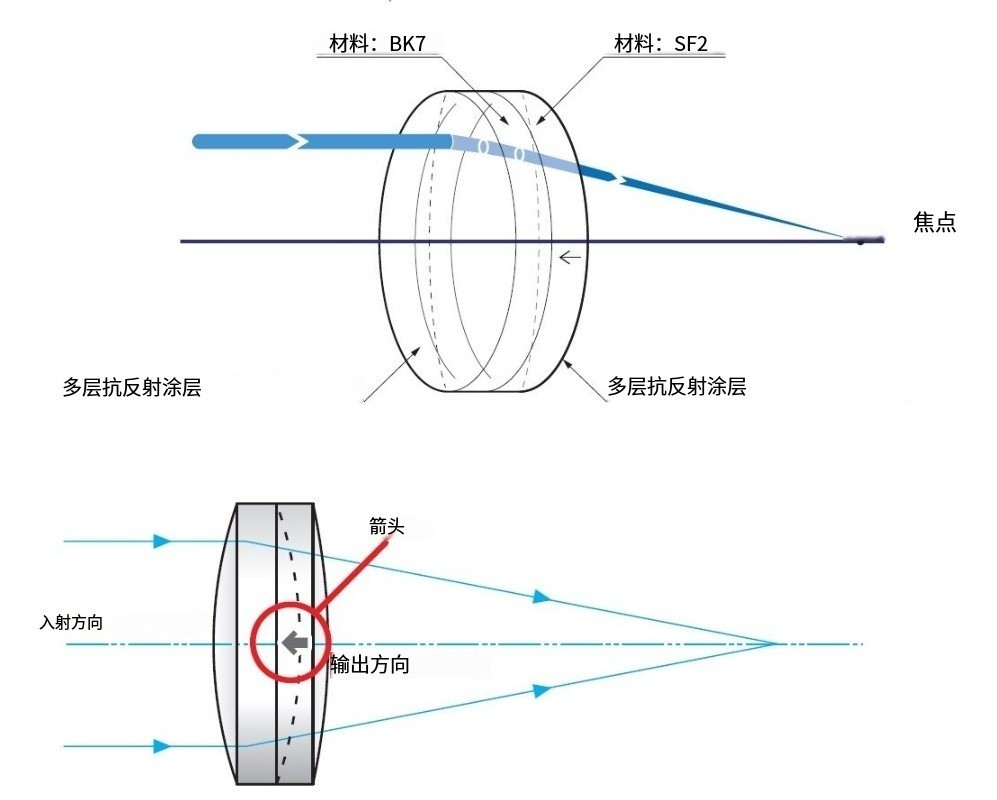

（雙膠合消色差鏡片）

雙遠心鏡頭：高端設備可能采用雙遠心光路。這種設計使主光線平行于光軸，即使手掌有微小位移，圖像的放大倍率保持不變，從根本上消除了因手掌傾斜或高度變化引起的畸變。這在大景深要求的非接觸式識別中尤為重要。

4.3濾光片：信號的“守門員”

在多光譜成像系統中，濾光片是決定信噪比的關鍵。其作用是只允許特定波長的光通過，阻擋其他雜散光。

帶通濾光片：針對掌紋成像，常用中心波長530nm（綠光）、帶寬±20nm的帶通濾光片，讓綠光高效通過，同時濾除環境光中的紅藍成分。

（BP530帶通濾光片）

窄帶濾光片：針對掌靜脈成像，常用中心波長850nm或940nm、帶寬±10nm的窄帶濾光片。窄帶設計能最大程度抑制環境近紅外干擾（如陽光中的紅外成分），使皮下靜脈圖像清晰可辨。

截止深度：好的濾光片要求截止波段的光密度（OD）大于4（即透過率小于萬分之一），以確保雜光不影響成像。

鍍膜工藝：現代濾光片多采用多層干涉鍍膜，通過交替沉積高、低折射率材料，實現尖銳的光譜截止特性。

（NBP850窄帶濾光片）

4.4照明勻光元件：光影的“化妝師”

手掌不是一個平面，而是一個具有曲面的立體結構。為了避免因光照不均導致的中心亮、邊緣暗，需要勻光元件：

導光板：將點光源（LED）轉化為均勻的面光源。

漫射板：利用微結構散射光線，打散LED的方向性。

反射腔：設計特殊的反射曲面，使光線在腔內多次反射后均勻出射。

這些元件確保手掌各區域光照強度差異小于10%，避免因光照不均造成特征點誤判。

五、應用波段：從可見光到近紅外

掌紋掃描儀的光學波段選擇并非隨意，而是由生物組織的光學特性決定。

特殊應用：有些研究利用紫外光（如365nm）激發皮膚自體熒光，用于活體檢測，但紫外光對人體有一定傷害，商用產品很少采用。

六、常規應用參數：用數據說話

要保證掌紋識別的準確率，光學系統必須滿足一系列嚴苛的技術指標。以下是主流設備及行業標準中常見的參數范圍：

6.1分辨率與DPI

定義：DPI（每英寸點數）反映圖像細節捕捉能力。FBI及ISO國際標準要求掌紋圖像分辨率不低于500dpi，對應像素間距約50微米。

鏡頭要求：鏡頭需在對應空間頻率（如228lp/mm）下保持足夠的MTF（調制傳遞函數）值，通常要求>0.3，以確保紋路細節可分辨。

6.2畸變控制

畸變：指圖像幾何形狀的變形。掌紋識別要求特征點位置絕對準確，因此畸變必須嚴格控制。

典型值：高端產品畸變<0.5%，部分設計可達<0.1%。這意味著手掌邊緣與中心的位置偏差不超過幾個像素。

6.3視場與工作距離

采集視場：要覆蓋完整手掌（包括手指根部及大部分掌心），視場通常需達到100mm×120mm以上。例如，一些設備采用120mm×160mm的視場。

工作距離：非接觸式設備工作距離多為150-300mm，接觸式則直接接觸棱鏡表面。

6.4焦距與光圈

焦距：根據傳感器尺寸和視場要求，常見焦距在12-25mm之間。

光圈（F數）：為了兼顧景深和進光量，常用F/4～F/8。較小的光圈（如F/8）可增大景深，適應手掌的前后晃動。

6.5鏡片精度與公差

高精度鏡片的制造公差要求極其嚴格：

曲率面型：光圈數（N）控制在3-5（即面型誤差小于幾個光波波長），局部光圈（ΔN）<0.5。

中心偏差：鏡片光軸與機械軸偏差<±3角分。

鏡片間隔：膠合或裝配間隔誤差<±0.02mm。

鍍膜：增透膜反射率<0.5%，濾光膜透射率>90%（通帶內）。

6.6環境適應性

工作溫度：-20℃～+60℃（工業級）。

防塵防水：光學窗口需滿足IP65或更高等級，防止灰塵和水汽進入。

抗振：能承受1.5G的隨機振動，確保移動設備中的穩定性。

從簡單的棱鏡成像到精密的多光譜多模態識別，掌紋掃描儀的光學系統正變得越來越“聰明”。未來，隨著計算光學（將光學設計與后端算法聯合優化）、超表面透鏡（用納米結構替代傳統曲面透鏡）和微型光譜成像技術的發展，掌紋掃描儀將更加小巧、低成本，同時具備更強的防偽能力和更快的識別速度。

當我們再次伸出手掌，輕松完成支付或通過門禁時，或許可以想到：在這束照亮手掌的光線中，每一片精心設計的鏡片都在默默守護著我們的身份信息。光學技術，讓“伸手即開”的科幻夢想照進了現實。
