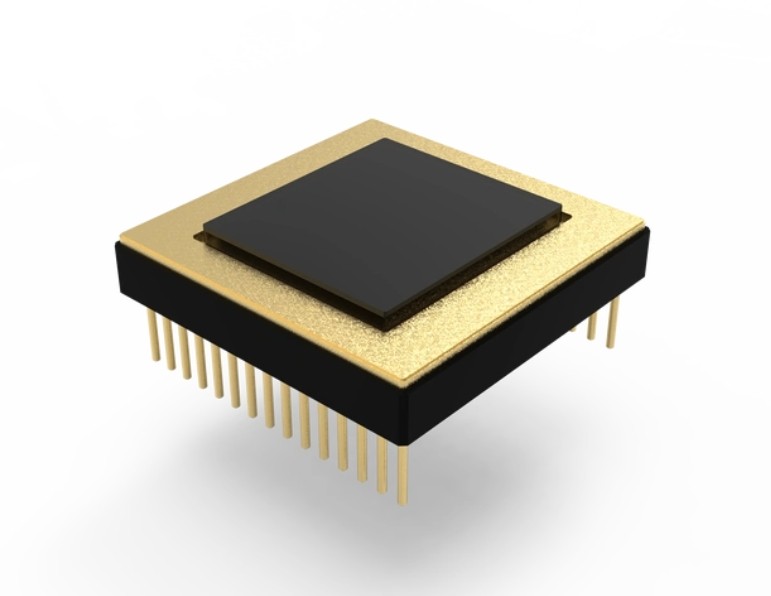

紅外探測器是一種將紅外輻射（波長范圍約0.75μm~1000μm）轉換為電信號的裝置，其核心工作原理基于光電效應或熱效應；常見一般分為光電型探測器和熱釋電型探測器；光電型探測器（如碲鎘汞、銦鎵砷）通過紅外光子激發半導體材料中的電子躍遷，產生光電流。熱釋電型探測器（如鉭酸鋰、硫酸三甘肽）利用紅外輻射的熱效應改變材料極化狀態，輸出電信號。  當然，無論哪種類型，紅外探測器都需要通過光學系統（透鏡、濾光片等）對入射光進行篩選和聚焦，以提升信噪比和探測精度。

（圖源網絡，侵刪）

一、紅外光路原理與濾光片的作用

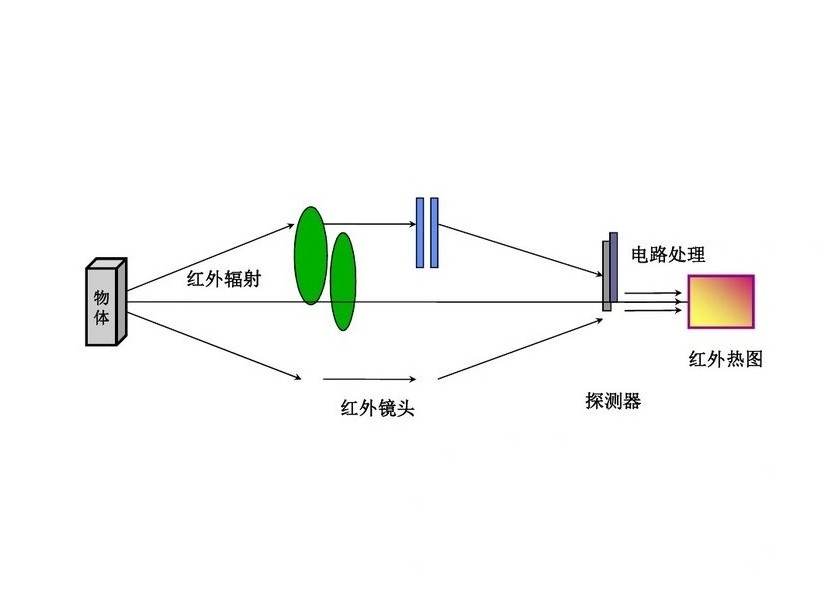

典型的紅外探測器光路結構包括：紅外光源 → 目標物體 → 光學透鏡組 → 濾光片 → 探測器感光面。其中，濾光片的核心作用是通過特定波段紅外光通過實現波段篩選，抑制背景干擾（如可見光、雜散熱輻射）。在多波段探測中，通過分光濾光片實現不同通道的信號分離實現光譜分離（例如氣體檢測中的多組分分析）。

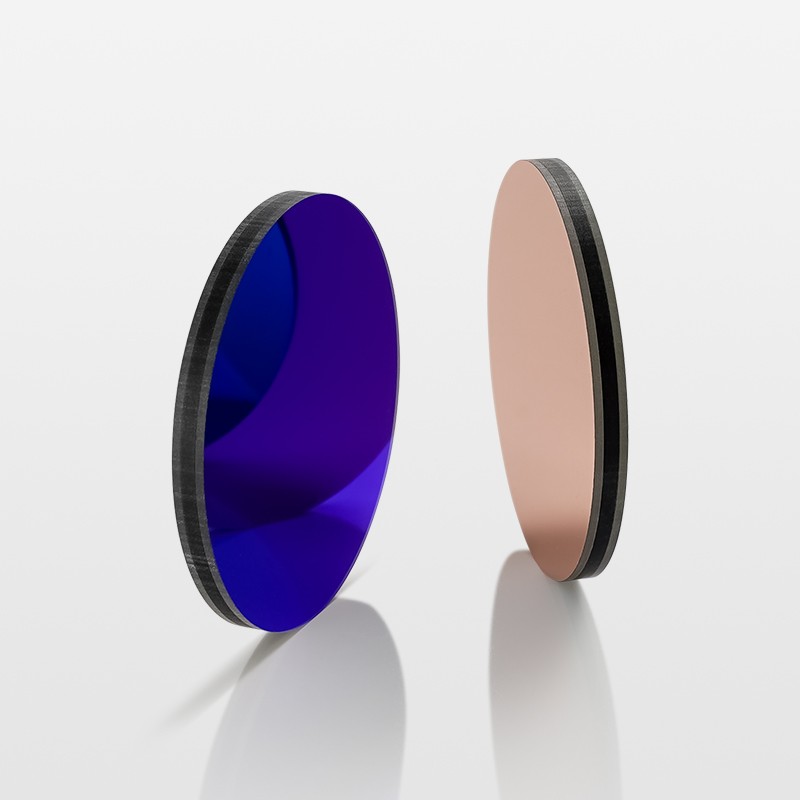

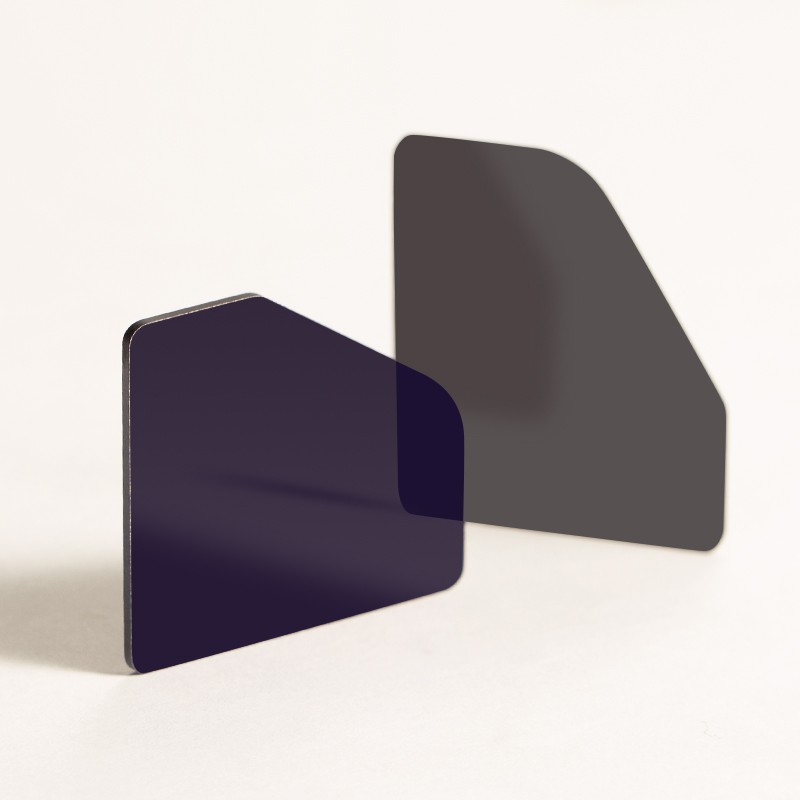

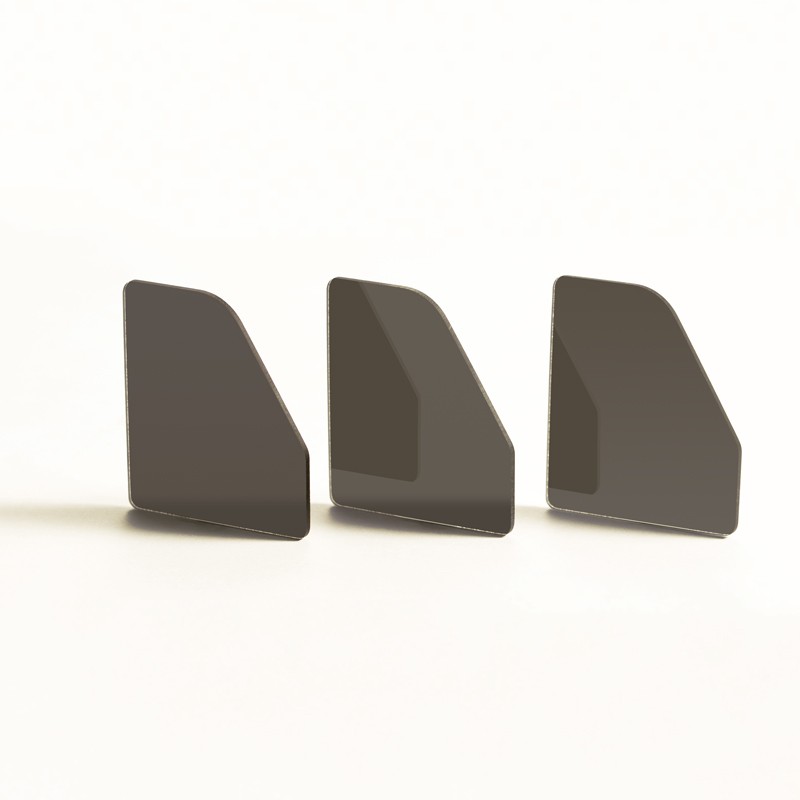

紅外濾光片常見類型與應用場景

（圖源網絡，侵刪）

二、濾光片關鍵參數與技術要求

為滿足紅外探測需求，濾光片需滿足以下核心參數標準：

1. 光譜性能

透過率：目標波段內平均透過率需≥85%（窄帶濾光片中心波長透過率≥90%）。

截止深度：非通帶區域截止深度需≤0.1%（例如8~14μm帶通濾光片在可見光至7.5μm波段需完全截止）。

過渡帶陡度：帶通濾光片的邊緣陡度需≤5%波長偏移（如8~14μm濾光片在7.5~8μm過渡區透過率從0%升至80%）。

2. 基材選擇

近紅外（0.75~3μm）：硅（Si）、石英玻璃（高機械強度，但需鍍膜增強紅外透過）。

中紅外（3~5μm）：氟化鈣（CaF?）、硫化鋅（ZnS，耐高溫抗腐蝕）。

遠紅外（8~14μm）：鍺（Ge，高折射率需增透膜）、硒化鋅（ZnSe，低吸收損耗）。

3. 鍍膜設計

硬質多層膜（如TiO?/SiO?交替鍍層）以提升耐久性和環境適應性。

帶通濾光片需采用非周期性膜系設計（APF），平衡通帶平坦度和截止深度。

4. 環境可靠性

溫度穩定性：在-40℃~+85℃范圍內，光譜偏移≤±1%（軍用級要求≤±0.5%）。

濕度耐受：通過85℃/85%RH雙85測試后，膜層無脫落、起泡。

5. 光學驗收標準

光譜檢測：依據MIL-PRF-13830B標準，使用傅里葉紅外光譜儀（FTIR）進行全波段掃描。

面型精度：PV值≤λ/4@632.8nm，避免光路畸變。

三、典型應用案例分析

例子：當濾光片用于工業氣體泄漏檢測，如需檢測甲烷（CH?）在3.3μm的特征吸收峰，可選擇CaF?作為基材（氟化鈣在紅外表現為高透過率，耐熱沖擊）進行窄帶濾光片鍍膜，（中心波長3.3μm±0.05μm，帶寬50nm，透過率≥90%）。

當紅外濾光片用于人體測溫熱成像時，可選鍍增透膜的鍺片，其特點在于兼顧高透過率與機械強度，能夠有效抑制可見光干擾，聚焦8~14μm人體熱輻射波段，同時采用長波通紅外進行鍍膜方案（截止波長≤7.5μm，8~14μm透過率≥92%）。

四、未來發展趨勢

目前而言，針對紅外探測器濾光片主要覆蓋三個方面；

1. 超窄帶濾光片：光譜帶寬向納米級發展，支持高分辨率光譜分析。

2. 智能可調濾光片：基于MEMS或液晶技術，實現動態波段切換。

3. 耐極端環境鍍膜：適應航空航天、深海探測等嚴苛場景。

總的來說，紅外探測器濾光片對于紅外光學系統發揮著關鍵性作用，其制作到產品應用都覺得著其實際的使用效果，隨著紅外技術向智能化、微型化發展，濾光片的設計與制造將持續推動紅外探測領域的創新突破。
