在數碼攝影領域，長短波通濾光片通過精準控制光波段的透射與截止，重塑了成像系統的光譜響應特性。這些光學元件突破了傳統拜耳陣列的物理限制，為專業攝影和科研影像開辟了全新的創作維度。

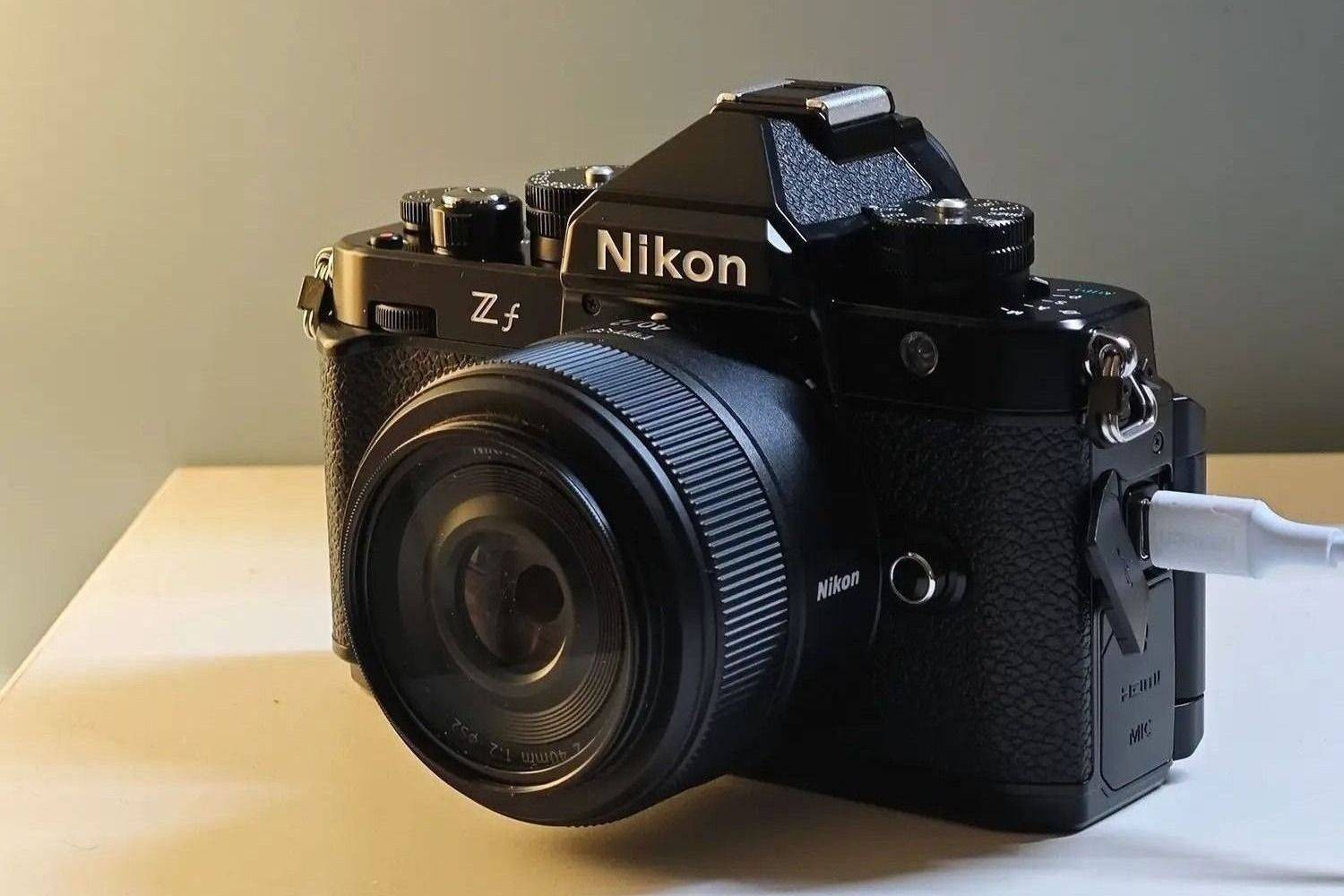

（圖源網絡，僅供參考，侵刪）

一、濾光片的核心光學特性

1. 長短波通濾光片的物理定義

長波通濾光片（Longpass Filter）：允許波長大于截止波長（λ_c）的光透過（透射率>90%），截止短波輻射（阻隔率>OD4）。

短波通濾光片（Shortpass Filter）：僅透過波長小于截止波長的光線，抑制長波干擾。

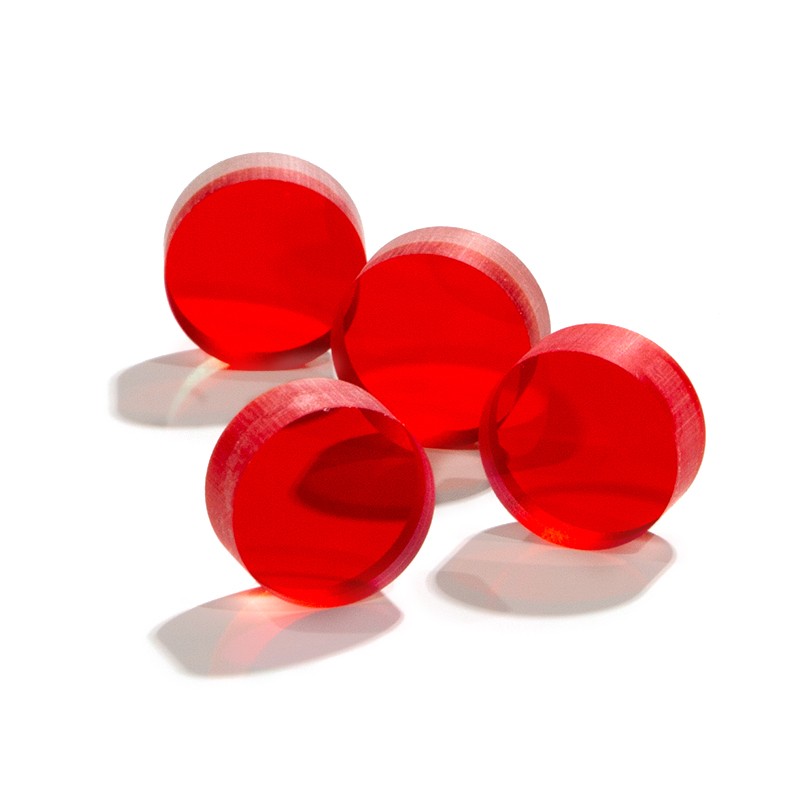

（LP650長波通濾光片）

2. 關鍵性能參數

二、光譜調控技術實現路徑

1. 多層介質膜鍍膜工藝

- 采用交替沉積的SiO?/Ta?O?膜系（50-150層），通過干涉效應實現：

- 長波通：λ_c=650nm時，400-630nm波段阻隔率>99.9%。

- 短波通：λ_c=720nm時，750-1100nm波段衰減達OD6。

- 離子束輔助沉積（IAD）技術使膜層密度>98%，濕度穩定性提升3倍。

2. 硬質基底材料選擇

三、典型應用場景與波段配置

1. 紅外攝影增強系統

配置方案：長波通650nm+短波通1000nm組合

移除可見光干擾（λ<650nm），保留近紅外（650-1000nm）

植被反射率提升至60%-90%（原可見光區僅10%-20%）

穿透霧霾能力增強3-5倍（紅外波長散射率降低）

2. 多光譜成像融合

四通道濾光片組配置：

波段1：450-500nm（短波通500nm）——水體透視

波段2：520-600nm（長波通520nm）——葉綠素檢測

波段3：650-680nm（長波通650nm）——血氧濃度分析

波段4：700-1000nm（長波通700nm）——皮下血管成像

3. 天文攝影降噪

短波通濾光片（λ_c=680nm）應用：

抑制城市鈉燈（589nm）和汞燈（404/546nm）污染

提升星云Hα線（656nm）信噪比達8dB

配合制冷CMOS實現0.001e?/pixel/s暗電流

四、光學系統集成挑戰

1. 像面匹配性問題

- 濾光片厚度公差需控制±0.02mm，避免引入球差（導致MTF下降>15%）

- 鍍膜面形精度要求λ/4@632.8nm，防止波前畸變

2. 熱穩定性控制

- 溫度每升高1℃導致λ_c漂移0.02nm（需補償算法介入）

- 采用Invar合金鏡座，熱膨脹系數匹配至0.5×10??/℃

3. 抗反射協同設計

- 在濾光片背面集成寬帶增透膜（400-1100nm平均反射率<0.5%）

- 配合鏡頭納米涂層，將系統雜散光降低至<0.01%

五、前沿技術演進方向

1. 可調諧液晶濾光片

- 電控雙折射效應實現λ_c在500-900nm連續可調

- 響應時間<10ms，滿足8K/120fps高速拍攝需求

2. 超表面濾光技術

- 亞波長納米結構陣列（周期<λ/5）

- 實現任意透射曲線設計（如矩形系數>95%）

3. 量子點復合濾光

- CdSe/ZnS量子點層實現波長轉換（轉換效率>80%）

- 擴展硅基傳感器響應至1500nm中紅外波段

長短波通濾光片作為數碼相機的"光譜雕刻刀"，正從被動光學元件向智能光譜管理單元進化。未來隨著可編程濾光與計算攝影技術的深度融合，攝影師將獲得超越人眼可見范圍的全新創作維度。在選型時應重點評估截止陡度、損傷閾值與環境穩定性指標，同時關注鍍膜工藝對偏振特性的影響，以實現最優成像性能。
