紅外火焰探測器（IR Flame Detector）是一種用于檢測火焰的設備，通過感知火焰發出的紅外輻射來實現火災的早期預警。在紅外火焰探測器中，濾光片是一個關鍵組件，它能夠選擇性地透過火焰的特征紅外波長，同時阻擋其他無關波長的光干擾，從而提高探測器的靈敏度和準確性。本文將詳細介紹紅外火焰探測器中濾光片的功能、類型、材料及其應用。

（圖源網絡，侵刪）

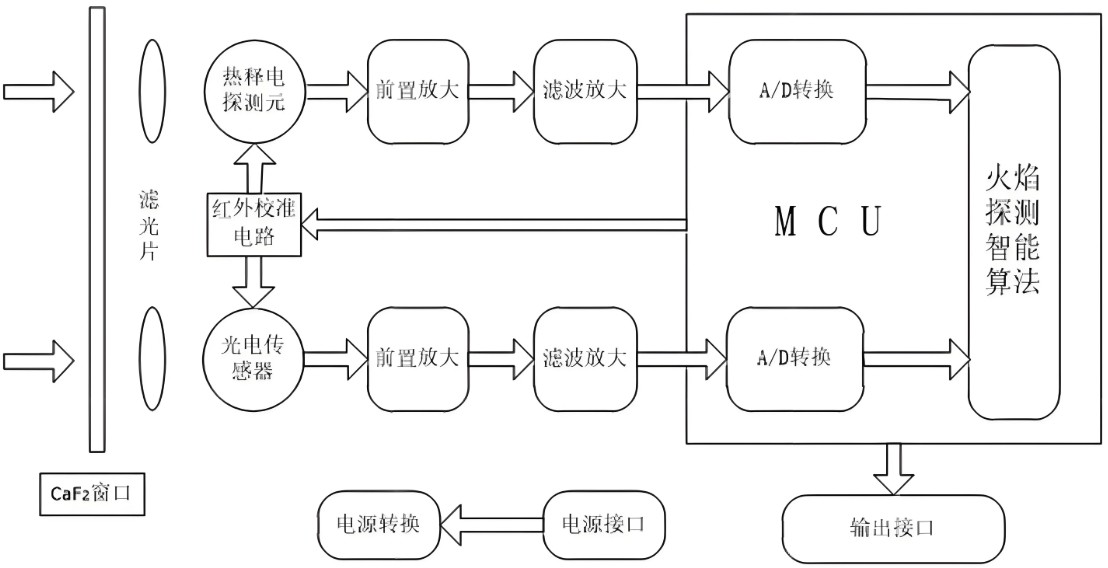

一、紅外火焰探測器的工作原理

紅外火焰探測器通過檢測火焰燃燒時產生的紅外輻射來識別火焰。火焰燃燒時會釋放大量的紅外輻射，尤其是二氧化碳（CO?）在4.3微米附近的特征發射譜線，火焰燃燒時會產生紅外輻射，主要集中在4.3微米附近（CO?的特征波長），然后紅外輻射通過光學窗口進入探測器，此時的濾光片選擇性地透過4.3微米附近的紅外光，阻擋其他波長的光，透過濾光片的紅外光被紅外傳感器（如熱電堆或光電二極管）接收，傳感器將光信號轉換為電信號，電信號經過放大和濾波處理，信號處理電路分析信號的強度和特征，判斷是否存在火焰，如果檢測到火焰，探測器會觸發報警信號（如聲音報警、光報警或電信號輸出）。

（圖源網絡，侵刪）

二、濾光片在紅外火焰探測器中的作用

1. 選擇目標波長： 火焰燃燒時產生的紅外輻射主要集中在4.3微米附近（CO?的特征波長）。濾光片可以選擇性地透過這一波段的紅外光，同時阻擋其他波長的光。例如，帶通濾光片（Bandpass Filter）可以設計為僅透過4.2-4.4微米的光，從而精確捕捉火焰信號。

2. 抑制背景干擾：環境中存在大量的紅外輻射源，如陽光（包含寬范圍的紅外輻射）、加熱設備、人體熱輻射等。這些干擾源的波長通常與火焰的特征波長不同。濾光片可以阻擋這些無關波長的光，減少誤報率。

3. 提高信噪比：通過濾除無關波長的光，濾光片可以顯著提高探測器接收到的火焰信號強度，同時降低噪聲水平，從而提高探測器的靈敏度和可靠性。

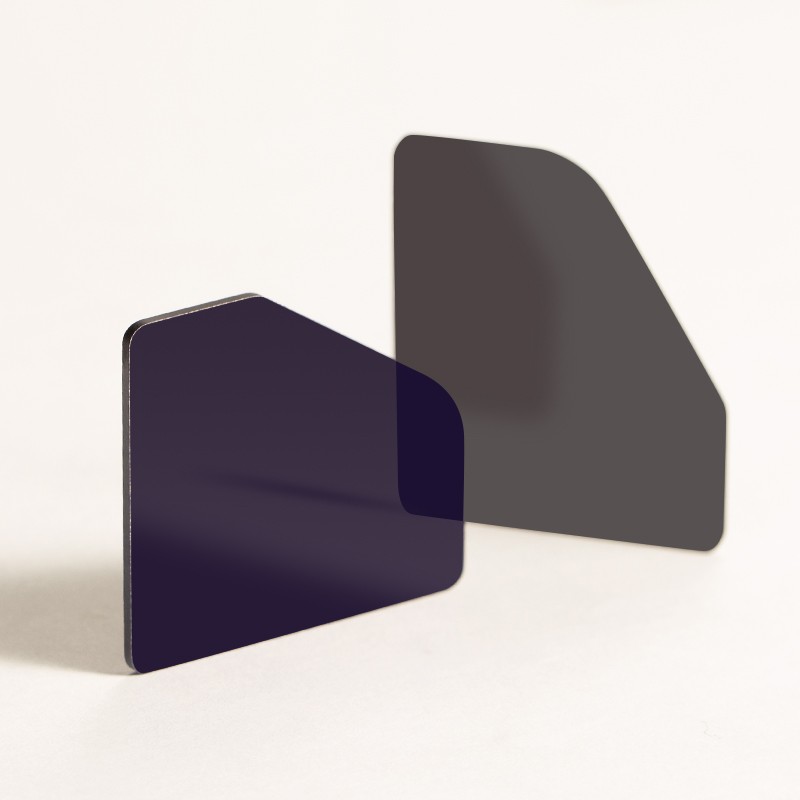

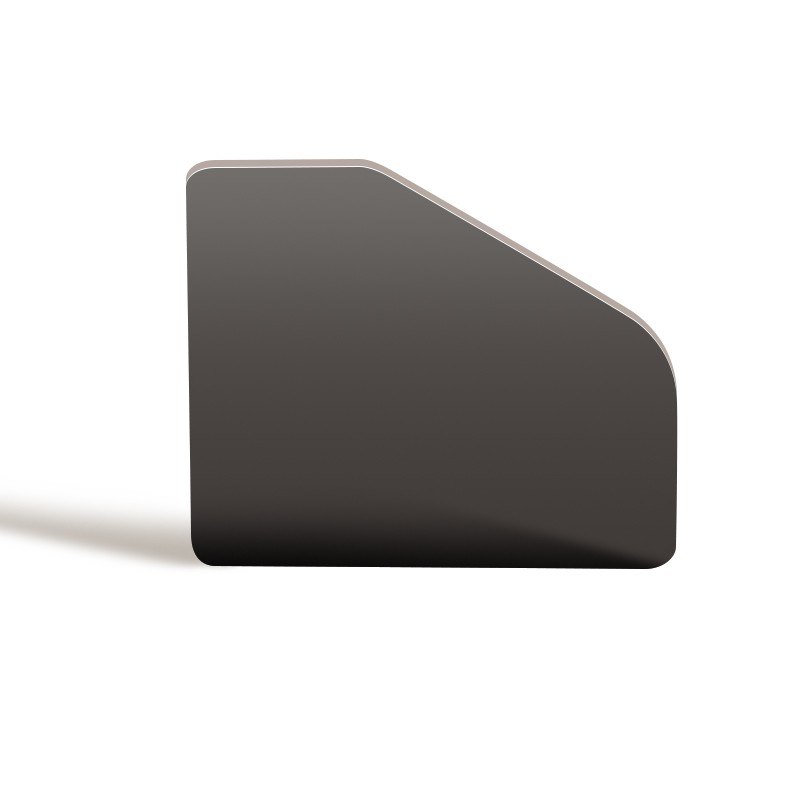

三、紅外火焰探測器濾光片介紹

濾光片是紅外火焰探測器中不可或缺的組件，它通常被設計用于中紅外應用波段用于提高了探測器靈敏度、抗干擾能力，用于阻擋其他波長的干擾光，常見的紅外火焰探測器可以使用帶通濾光片、長波通濾光片或窄帶濾光片。

1.常見如4.2-4.4微米中紅外帶通濾光片（MIR Bandpass Filter），透過特定波長范圍（如4.2-4.4μm），阻擋其他波長的光。

2. 長波紅外濾光片（Longpass IR Filter）：透過長于某一波長的光，阻擋短波長的光。在某些設計中，可用于輔助檢測火焰的紅外輻射。

3. 中紅外窄帶濾光片（MIR Narrowband Filter）：透過非常窄的波長范圍（如4.3微米±0.1微米），具有極高的波長選擇性，適用于高精度火焰檢測。

四、濾光片的材料

紅外濾光片通常由特殊的紅外透明材料制成，這些材料具有良好的紅外透過率和機械強度，適合在惡劣環境中使用，下面為幾款常見的紅外材料介紹。

1. 硅（Si）：適用于1-7微米波段，具有良好的機械強度和熱穩定性。

2. 鍺（Ge）：適用于2-14微米波段，具有高折射率和優異的紅外透過率。

3. 硫化鋅（ZnS）和硒化鋅（ZnSe）：適用于寬范圍紅外波段，具有較高的耐用性和光學性能。

五、紅外火焰探測器的應用場景

1. 石油和天然氣行業：用于監測油庫、煉油廠和天然氣管道的火焰。

2. 電力設施：用于變電站、發電廠的火災監測。

3. 航空航天：用于發動機火焰檢測。

4. 工業制造：用于高溫車間、化工廠等高火災風險場所。

總而言之，紅外火焰探測器及其濾光片在石油、天然氣、電力、航空航天和工業制造等領域中發揮著重要作用，為火災的早期預警和防控提供了可靠的技術支持。隨著紅外技術的不斷發展，濾光片的性能將進一步提升，為更多應用場景提供高效的火焰檢測解決方案。
