鏡頭在機器視覺系統中主要負責光束調制并完成信號傳遞。鏡頭質量的好壞直接影響到機器視覺的整體性能，合理選擇光學鏡頭是機器視覺系統設計的一個重要環節，鏡頭類型包括:標準、遠心、廣角、近攝和遠攝等，選擇依據一般是根據相機接口、拍攝物距、拍攝范圍、CCD尺寸、畸變允許范圍、放大率、焦距和光圈等。

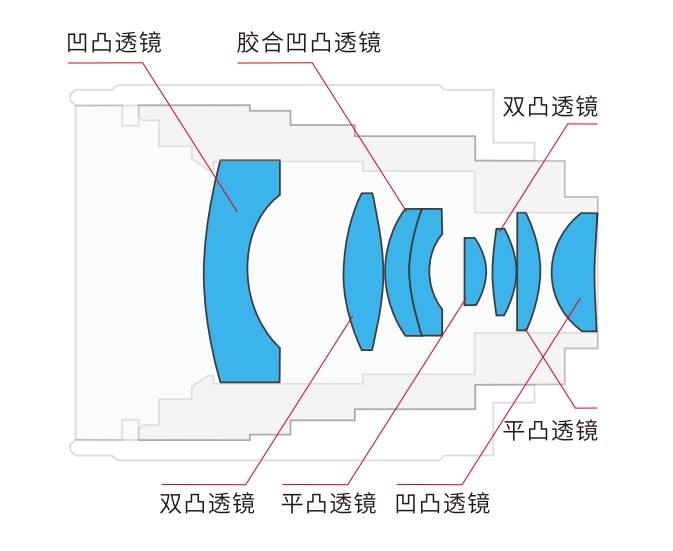

一、光學元件介紹

光學透鏡組：機器視覺鏡頭中的透鏡通常不是單一的，而是由多個透鏡組合而成，形成光學透鏡組。這些透鏡可以是凸透鏡、凹透鏡或其他類型的透鏡，它們通過精確的組合和排列，能夠矯正各種像差，提高成像質量。

彎月透鏡：彎月透鏡是一種特殊形狀的透鏡，其表面呈彎曲狀，類似于月亮的形狀。這種透鏡在機器視覺鏡頭中常用于矯正像差，特別是在需要較大視場角或較小畸變的場合。例如，在某些4mm定焦機器視覺鏡頭中，就采用了正光彎月透鏡來提高成像質量。

雙凸透鏡：雙凸透鏡是指兩面都向外凸起的透鏡。這種透鏡對光線具有強會聚作用，常用于需要較強光線聚焦的場合。在雙遠心鏡頭中，就通過合理設計雙凸透鏡組和透鏡間隔，實現了對平行光的接收和聚焦，從而解決了視差帶來的檢測精度問題。

雙凹透鏡：與雙凸透鏡相反，雙凹透鏡的兩面都向內凹陷。這種透鏡對光線具有發散作用，常用于需要擴大視野或減小焦距的場合。

平凸透鏡和平凹透鏡：平凸透鏡的一面是平面，另一面是凸面；而平凹透鏡的一面是平面，另一面是凹面。這兩種透鏡在機器視覺鏡頭中常用于調整光線的聚焦和發散程度，以滿足不同的成像需求。

膠合透鏡：膠合透鏡是由兩個或多個不同材料的透鏡通過膠合而成的。這種透鏡能夠矯正色差，提高成像質量。在機器視覺鏡頭中，膠合透鏡常用于對色彩還原要求較高的場合。

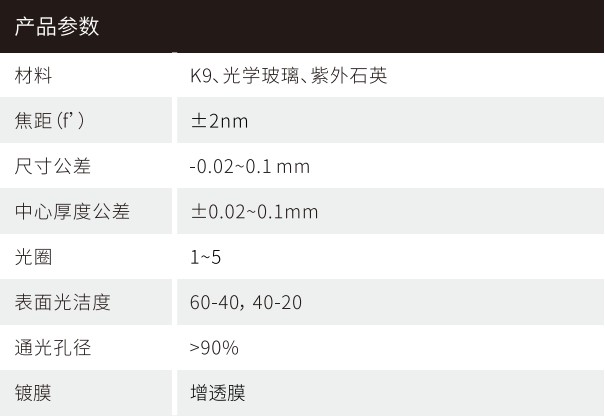

性能參數

機器視覺鏡頭的性能參數主要包括焦距、光圈、景深、畸變、分辨率等。這些參數共同決定了鏡頭的成像質量和適用范圍。

焦距：決定了鏡頭的視場大小，即相機能夠捕捉到的圖像范圍。焦距越長，視場越窄，圖像放大倍數越大；焦距越短，視場越寬，圖像放大倍數也越小。

光圈：鏡頭中的一個可調節孔徑，用來控制通過鏡頭的光線數量。光圈大小可以調節景深（即成像清晰范圍），影響圖像的亮度和成像的質量。光圈越大，進光量越多，景深越淺；光圈越小，進光量越少，景深越深。

景深：指鏡頭對焦的深度范圍，即拍攝物體側的距離范圍。范圍較大時稱為深景深，相反范圍較小時稱為淺景深。

畸變：指鏡頭成像時產生的圖像變形現象，需要通過鏡頭設計進行修正。

分辨率：指鏡頭能夠分辨的最小間距，用來衡量鏡頭成像的清晰度。分辨率越高，鏡頭的成像質量越好。

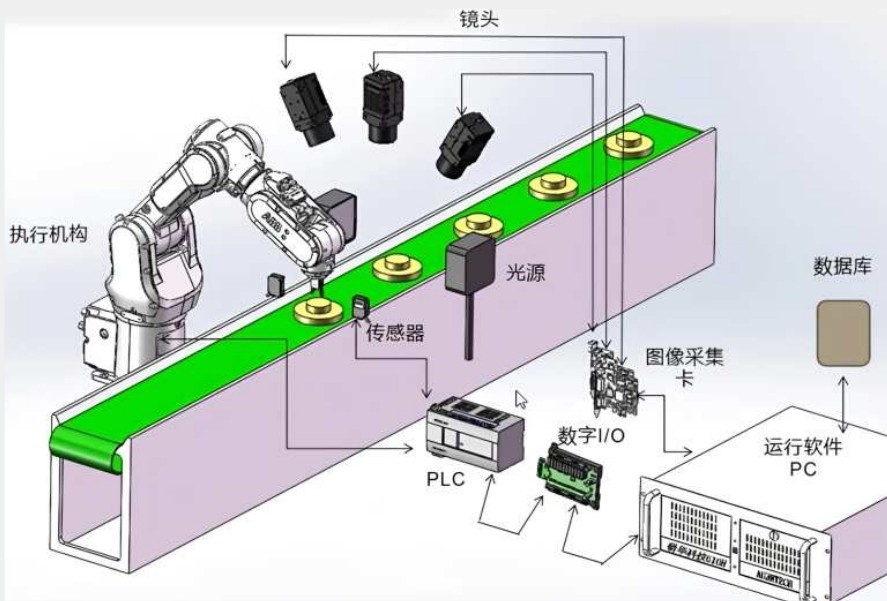

機器視覺鏡頭在機器視覺的作用

機器視覺鏡頭主要體現在通過將目標圖像聚焦在圖像采集卡或處理器中，以便于機器視覺系統對圖像進行處理、分析和理解。

1. 改善圖像質量：機器視覺鏡頭可以通過改變鏡頭的焦距來調整圖像的尺寸，從而適應不同的物體距離。同時，通過選擇合適的鏡頭和光圈組合，可以增強圖像的對比度和色彩飽和度，改善圖像質量。

2. 實現精確對位：在機器人視覺應用中，機器視覺鏡頭能夠幫助機器人實現對位精度的提升。通過選擇合適的鏡頭焦距和拍攝角度，可以減小誤差，提高機器人對位的準確性。

3. 提高識別精度：機器視覺鏡頭可以通過提高圖像的清晰度和對比度，幫助機器視覺系統更準確地識別目標物體。同時，通過選擇合適的鏡頭類型和拍攝距離，可以適應不同場景下的拍攝需求，提高識別精度。

主要特點

機器視覺鏡頭具備以下主要特點：

高分辨率：以便于捕捉到更多的圖像信息。

大倍率：能夠放大拍攝物體，以便在拍攝遠距離的物體時也能夠獲得清晰的圖像。

適應性強：能夠適應各種環境和工作條件，包括不同的光線條件、被拍攝物體的顏色和形狀等。

自動對焦和自動調焦功能：以確保在拍攝過程中能夠獲得最佳的圖像質量。

低色散和低色散失：以確保在光譜范圍內能夠獲得清晰、無畸變的圖像。

光源均勻：以避免鏡頭本身造成圖像失真或模糊。

（圖源網絡，侵刪）

分類與選型

機器視覺鏡頭根據不同的分類標準可以分為不同的類型，通常需要根據應用場合選擇合適的類型，如定焦鏡頭、變焦鏡頭等，以滿足不同應用場景的需求；在選擇鏡頭時，還需要考慮像差、畸變等因素對成像質量的影響。這些因素共同決定了機器視覺系統的視覺效果和性能。

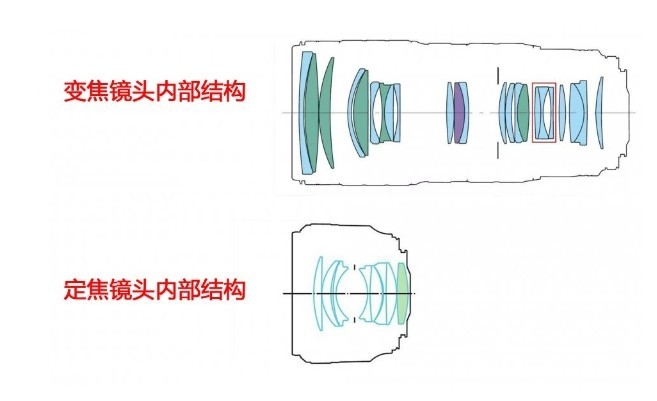

定焦鏡頭：焦距固定不可調節，適用于對成像質量要求較高且焦距變化不大的應用場景。

變焦鏡頭：焦距可調節，操作靈活，適用于需要頻繁調整焦距的應用場景。

（圖源網絡，侵刪）

應用場景

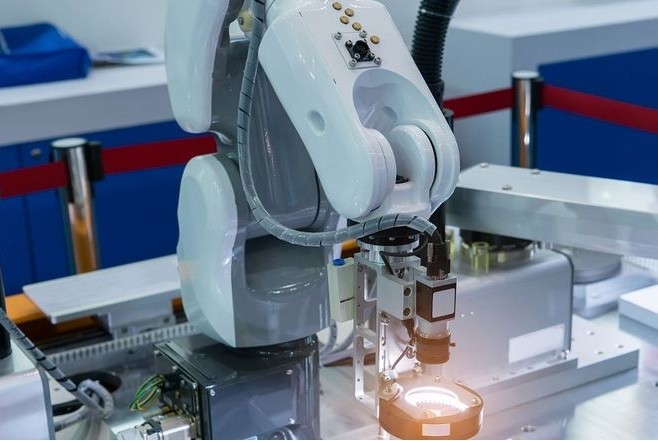

工業自動化：用于自動化生產線的產品檢測、定位、識別和測量等。

醫療影像：用于醫療設備的成像、診斷和治療等。

交通監控：用于交通路口的監控、車輛識別和違章抓拍等。

航空航天：用于飛行器的導航、制導和監控等。

科學研究：用于物理學、化學、生物學等領域的實驗研究和觀測等。

使用與維護

在使用機器視覺鏡頭時，需要注意以下幾點：

正確安裝：確保鏡頭在正確的方式下安裝到相機上，并正確調整鏡頭與相機之間的距離，以便獲得清晰的目標圖像。

防止污染：避免灰塵和濕氣進入鏡頭，以防止鏡頭內部部件被污染或損壞。在環境條件惡劣的情況下使用時，需要做好相應的防護措施。

定期檢查：定期檢查鏡頭是否清潔，透鏡是否松動，光源是否正常工作等，以確保鏡頭性能的穩定性和可靠性。

遵循使用說明：不同的鏡頭有不同的使用條件和注意事項，需要遵循廠商的使用說明，以確保鏡頭的安全和性能。

綜上所述，機器視覺鏡頭作為機器視覺系統的核心部件之一，其性能和質量直接影響到整個系統的成像質量和應用效果。因此，在選擇和使用機器視覺鏡頭時，需要充分考慮其性能參數、特點、分類以及應用場景等因素，以確保系統能夠滿足實際應用需求。
