LCOS（Liquid Crystal On Silicon）投影技術在車載領域的應用展現出廣闊的前景，這主要得益于其高分辨率、低功耗、長壽命以及適合集成于狹小空間內的優勢。

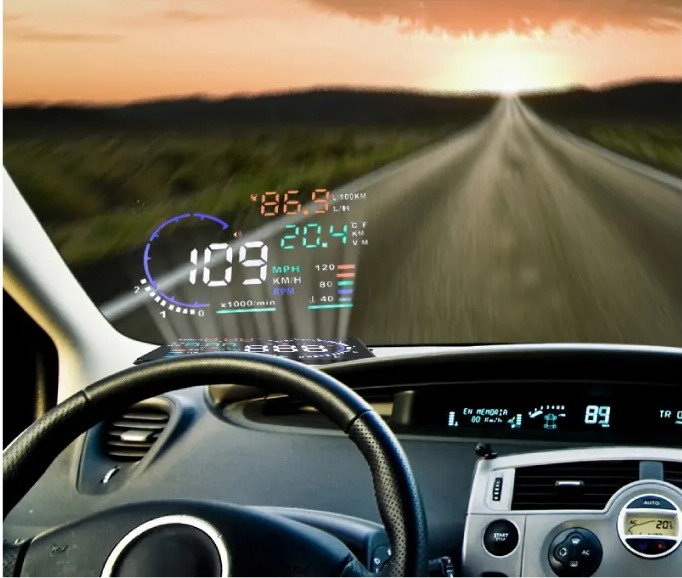

（圖源網絡，侵刪）

目前，以國內的形式來看，智能浪潮下，以車載HUD的出現成為當下汽車投影顯示最大的受益者，車載抬頭HUD的應用成功將速度、導航指示、警告信息等關鍵駕駛數據直接投影到擋風玻璃上，從而減少駕駛員視線離開路面的時間，由于其強大的便利性與安全性，對于消費者購買而言無疑是一個重要的亮點所在。LCOS技術由于其高分辨率、低功耗和適合集成于狹小空間內的特點，特別適合用于AR-HUD（增強現實抬頭顯示），能夠?qū)?dǎo)航指示箭頭直接投射到道路上，提供實時安全警示，如碰撞預警、車道偏離警告等，顯著提升駕駛體驗。

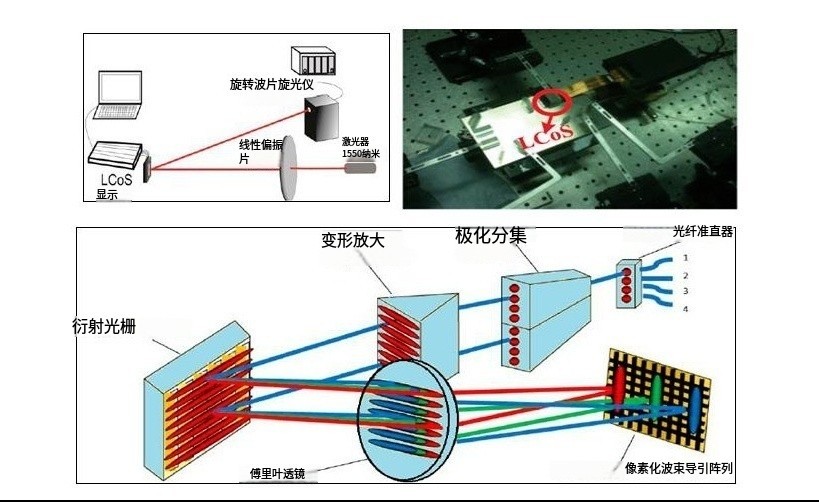

（圖源網絡，侵刪）

目前，國內已有不少?gòu)S商在布局LCOS AR-HUD，如華為、瀚思通、華陽、廣汽、水晶光電、弗迪（比亞迪）等，這些廠商推出的產品大多采用了自主研發的LCOS技術，實現了高分辨率、高亮度、低功耗的投影效果，不僅如此，LCOS技術還可以應用于車載儀表盤和中控臺，為駕駛員提供更加清晰、細膩的信息顯示。LCOS顯示屏的高分辨率和廣視角特性，使得駕駛員在不同角度和光照條件下都能獲得良好的視覺效果。

LCOS技術及光學結構原理

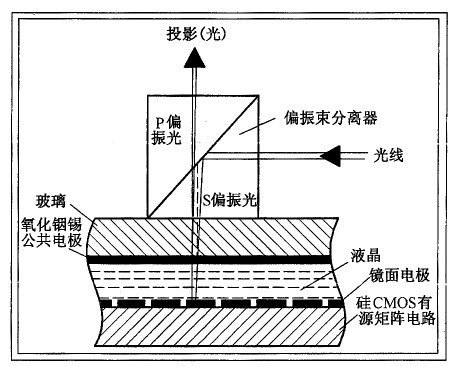

LCOS（Liquid Crystal on Silicon）投影技術采用涂有液晶硅的CMOS集成電路芯片作為反射式LCD的基片，控制電路置于顯示裝置的后面，以提高透光率，從而實現更大的光輸出和更高的分辨率。LCOS可視為L(zhǎng)CD的一種，但傳統的LCD是做在玻璃基板上，而LCOS則是做在硅晶圓上，這使得LCOS技術能夠利用更廣泛、更便宜的CMOS制作技術來生產，并隨半導體制程的快速發展而不斷提高解析度。

（圖源網絡，侵刪）

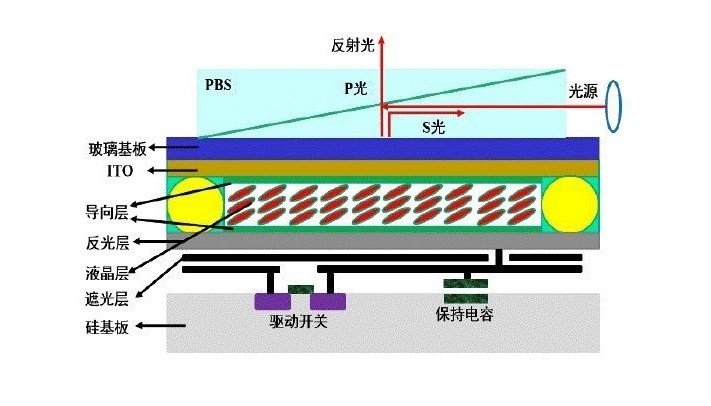

LCOS投影工作原理

LCOS投影技術分為單片式和三片式兩種。單片式采用了與DLP投影技術類似的時序成像方式；三片式是指使用紅綠藍三原色通過棱鏡分離再匯聚的成像方式，這種方式的成像質量更高，目前的主流產品普遍采用了這種成像方式。

（LCOS投影工作原理，侵刪）

單片式LCOS投影

單片式LCOS投影一般利用一個LCOS芯片，通過快速切換紅、綠、藍三原色光來形成彩色圖像。當光源發出的白光經過分光系統后，形成紅、綠、藍三原色光。這些光線依次照射到單片LCOS芯片上，通過控制LCOS面板上液晶分子的狀態來改變每個像素點反射光線的強弱，由于人眼的視覺暫留效應，當三原色光快速切換時，人腦會將它們合成為彩色圖像。這種方式簡化了光學結構，降低了成本，但在色彩表現和亮度上可能受到一定限制。

1.光學組成架構

單片式LCOS投影一般由光源系統、顏色輪、LCOS面板、偏振分光和合廣系統、投影鏡頭以及其他輔助元件。

2.光源：采用高亮度、高穩定性的光源，如LED光源或激光光源。這些光源提供足夠的光通量，確保投影畫面的亮度和色彩飽和度。

顏色輪：這是單片式LCOS投影技術中的關鍵組件之一。顏色輪由紅、綠、藍（RGB）以及其他可能的顏色片段組成，通過快速旋轉將白光依次轉換為紅、綠、藍三原色光，并依次投射到LCOS芯片上。顏色輪的轉速和顏色片段的排列順序?qū)ν队爱?huà)面的色彩表現和刷新率有重要影響。

3.LCOS面板及芯片：?jiǎn)纹絃COS投影使用單個LCOS芯片來處理經過顏色輪轉換后的三原色光。LCOS芯片的結構與三片式中的類似，包括CMOS基板、液晶層和透明電極玻璃基板。通過控制液晶分子的排列狀態，LCOS芯片調制入射光的偏振狀態和相位，形成圖像。

4.偏振分光與合光系統

偏振分光鏡（PBS）：在某些單片式LCOS投影系統中，可能使用偏振分光鏡來分離入射光和反射光，提高光利用效率。然而，與三片式系統不同，單片式系統的光學路徑更為緊湊，可能不需要復雜的合光棱鏡結構。

合光組件：雖然單片式系統不需要像三片式那樣將三原色光重新合成為一束光線，但可能需要一些簡單的光學組件來確保光線能夠準確地投射到LCOS芯片上，并從芯片反射后投射到屏幕上。

5.投影鏡頭：投影鏡頭組與三片式系統相同，單片式LCOS投影也需要投影鏡頭組來放大并投射經過LCOS芯片調制后的光線。投影鏡頭組的設計和質量對投影畫面的清晰度、對比度和色彩還原度有重要影響。

6.其他輔助元件：冷反射鏡、濾光片等：這些輔助元件可能用于過濾光源中的不需要成分（如紅外光），提高投影圖像的質量。然而，在單片式系統中，這些元件的數量和復雜性可能相對較低。

三片式LCOS投影

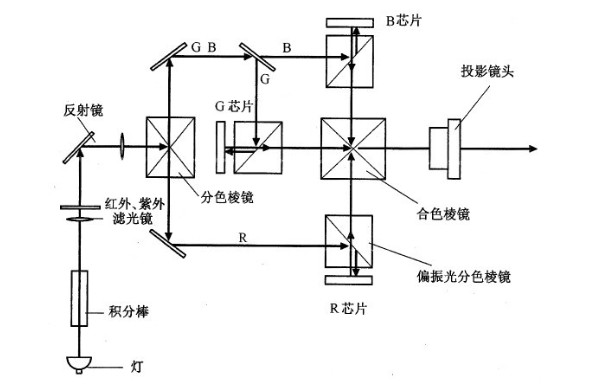

三片式LCOS投影技術是指使用紅、綠、藍三原色光通過棱鏡分離后，再分別照射到三塊獨立的LCOS芯片上，最后通過合光系統將三塊芯片上的圖像合成為彩色圖像。這種方式類似于三片式LCD投影技術，但采用了反射式LCOS芯片。

工作原理

三片式LCOS投影通過光源發出的白光首先通過分光棱鏡被分成紅、綠、藍三原色光。這三種顏色的光線分別照射到三塊獨立的LCOS芯片上，每塊芯片只處理一種顏色的光。通過控制LCOS面板上液晶分子的狀態，改變每個像素點反射光線的強弱。經過LCOS反射的光線再通過必要的光學折射匯聚成一束光線，最后通過投影鏡頭照射到屏幕上形成彩色的圖像。這種方式在色彩表現、對比度和亮度上都具有優勢，是目前LCOS投影技術的主流發展方向。

三片式LCOS投影由光源系統、分光系統、LCOS面板組、合光系統、投影鏡頭以及其他輔助元件。

1.光源系統：光源通常采用高亮度、高穩定性的光源，如金屬鹵化物燈或激光光源，以提供足夠的光通量用于投影。光源發出的光需要足夠均勻和穩定，以確保投影畫面的質量。

2.分光系統：分光棱鏡（Dichroic Mirror）將光源發出的白光精確地分成紅、綠、藍三原色光。這是實現彩色投影的關鍵步驟，通過分光棱鏡的作用，白光被有效地分離成三個獨立的光通道。

3.LCOS面板組：三片LCOS芯片每片LCOS芯片分別對應紅、綠、藍三原色光中的一個顏色通道。LCOS芯片利用液晶與硅片的復合技術，通過控制液晶分子的排列狀態來調制入射光的偏振狀態和相位，從而實現圖像的顯示。

4.CMOS基板作為L(zhǎng)COS芯片的基底，集成了控制電路和存儲電容器，用于驅動液晶分子。CMOS基板通常采用單晶硅片制成，具有良好的電子遷移率和穩定性。

5.液晶層：填充在CMOS基板和透明電極玻璃基板之間，用于調制入射光的偏振狀態和相位。液晶分子的排列狀態受到電場控制，從而實現對光線的調制。

6.透明電極玻璃基板：與CMOS基板貼合形成液晶腔，提供透明電極以施加電場控制液晶分子。

7.合光系統：合光棱鏡（如X棱鏡）將經過LCOS芯片調制后的紅、綠、藍三原色光重新合成為一束彩色光線。合光棱鏡需要精確地對準和調節，以確保三原色光能夠準確地合成出高質量的彩色圖像。

8.投影鏡頭：投影鏡頭組由多個透鏡組成，用于將合光棱鏡輸出的彩色光線放大并投射到屏幕上。投影鏡頭需要具備良好的成像質量和較大的投影比，以滿足不同尺寸和距離的投影需求。

9.其他輔助元件

偏振分光鏡（PBS）：在某些LCOS投影系統中，可能還需要使用偏振分光鏡來分離和合并入射光和反射光，以提高光利用效率。

冷反射鏡：用于過濾光源中的紅外光等不需要的成分，提高投影圖像的質量。

技術對比

LCOS投影技術在光學構成上確實分為單片式和三片式，這兩種技術在光學構成、工作原理以及性能表現上存在一些顯著的差別。

單片式LCOS投影技術

技術特點

結構簡單：由于只使用一塊LCOS芯片，整體結構相對簡單，成本較低。

時序成像：依靠顏色輪的時序旋轉來合成彩色圖像，因此色彩過渡可能存在一定的閃爍現象。

亮度限制：由于白光在通過顏色輪時會有部分能量損失（特別是透明區域的存在），因此單片式LCOS投影機的亮度可能受到一定限制。

三片式LCOS投影技術

技術特點

色彩表現優異：由于三原色光分別由三塊獨立的LCOS芯片處理，因此色彩還原更加準確，色彩表現更加優異。

高對比度：三片式LCOS投影技術通常能夠?qū)崿F(xiàn)更高的對比度，暗部細節表現更加豐富。

亮度高：由于沒有顏色輪造成的能量損失，三片式LCOS投影機的亮度通常更高。

成本高：由于使用了三塊LCOS芯片以及復雜的分光、合光系統，因此整體成本相對較高。

技術對比

綜上所述，單片式LCOS投影技術由于結構簡單、成本較低具有優勢，但色彩表現和亮度可能受到一定限制，適合入門級或便攜式投影設備，在色彩表現和亮度上可能不如三片式技術，而三片式LCOS投影技術則在色彩表現、對比度和亮度方面具有顯著優勢，但成本較高。

三片式LCOS投影技術則以其優異的色彩表現、高對比度和亮度成為高端投影設備的首選。盡管其成本較高，但隨著技術的不斷發展和產量的增加，成本有望逐漸降低。用戶可以根據自身需求和預算選擇適合的投影技術。
